Een uitgebreide gids voor elektriciens over het buigen van EMT-conduit

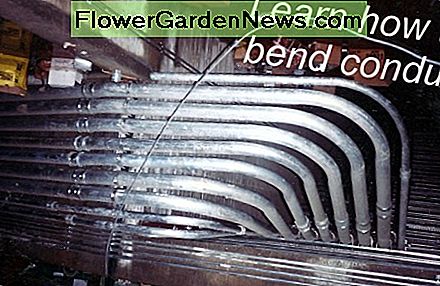

Learning how to bend conduit isn't difficult and a little practice can produce nearly any bend needed.
Het leren buigen van kanaal is niet moeilijk en een beetje oefening kan bijna elke gewenste bocht produceren.

Een conduit buiggids

Buigleiding is een integraal onderdeel van het werk van een elektricien, en deze reeks artikelen is ontworpen om elektriciens te helpen, of ze nu een beginnende leerling zijn of een ervaren gezel, leren buigen door buizen.

Het artikel dat u aan het lezen bent, is in de eerste plaats bedoeld als een "index" voor de andere pagina's die feitelijk de instructies en methoden van een conduit-buiggids omvatten. Er worden links naar elk type bocht gegeven, een voor een bespreking van de wiskunde achter het buigen van emt en een paar andere links naar tools die de professionele elektricien kunnen interesseren. Door op een bepaalde link te klikken, gaat u naar de pagina die voor die conduitbend is aangegeven - gebruik alstublieft uw "terug" -knop om terug te keren naar deze indexpagina.

Deze gids is een werk in uitvoering; terwijl offsets en zadels worden besproken op de pagina geschreven voor de beginnende leerling, zijn toekomstige pagina's bedoeld voor een meer diepgaande blik op deze bochten. Als u niet kunt vinden wat u zoekt, laat dan een briefje achter en ik zal proberen u te ontvangen met toekomstige pagina's.

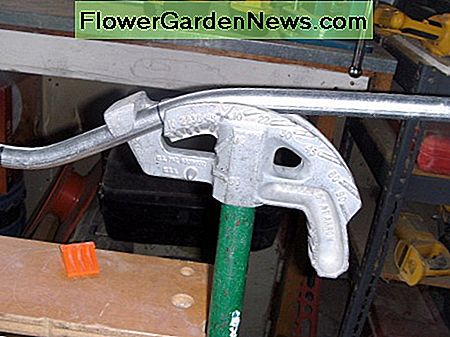

Common hand bender used by electricians
Gemeenschappelijke handbuiger gebruikt door elektriciens

Algemene overwegingen voor het buigen van EMT conduit

Een van de grootste problemen die ik zie bij het buigen van leidingen voor elektriciens is dat ze de beperkingen vergeten of negeren die zijn geplaatst op het aantal graden dat is toegestaan ​​zonder een aansluitdoos. Veel, vele elektriciens zullen alleen hoeken van 90 en 30 graden buigen, wat resulteert in een zeer moeilijke trekkracht of onnodig gebruik van kabeldozen. Vergeet niet dat elke aansluitdoos minimaal een doos, een afdekplaat, twee kabelconnectoren en een paar schroeven nodig heeft. Waarschijnlijk worden er draadverbindingen gebruikt in de doos, wat betekent dat er meer tijd nodig is, sommige draadmoeren en misschien een probleem onderweg om slechte make-up op te lossen.

Houd altijd rekening met het minimum aantal graden dat nodig is om te bereiken wat moet worden gedaan. Als een offset kan worden gemaakt met 10º bochten (in een redelijke manier) in plaats van de typische 30º bochten, gebruik dan de kleinere bocht . Als u van een offset van 30º naar 10º gaat, wordt elke keer 40º bespaard. Twee van dergelijke offsets in een conduit run (niet ongebruikelijk) bespaart bijna een bocht van 90º en misschien een lasdoos. Als u aan de draad trekt, zult u de besparingen waarderen, en dat geldt ook voor iemand anders.

Buiten dit zijn er echter ook plaatsen waar aansluitdozen niet kunnen worden gebruikt. Boven een hard deksel, bijvoorbeeld, kan het gebruik van grote bochten echte problemen opleveren wanneer je plotseling een doos boven een badkamerplafond of een ander hard deksel moet plaatsen. Een beetje pre-planning kan hier een lange weg gaan. Of misschien in het midden van een lange doorvoer van een blootgestelde pijplijn waar er eenvoudigweg geen ruimte is om een ​​kist op elke buis in het rek te plaatsen.

Iedereen die leert buigen, moet leren denken in drie dimensies. Doorvoerleidingen lopen niet altijd in een rechte lijn; ze kunnen naar boven of naar beneden gaan, naar rechts of links of alles daar tussenin. Het leren conceptualiseren van de resultaten van mogelijke bochten is niet altijd gemakkelijk, maar met oefening en tijd zal het bijna een tweede natuur worden. Werk eraan - het zal helpen de benodigde mate van buiging te minimaliseren.

Een laatste opmerking; overweeg om uw eigen handbuigers te kopen. Elke bender is iets anders, met een beetje anders gevoel en wordt net iets anders gebruikt. Hoewel elke bender kan worden gebruikt, zul je, zodra je de vaardigheid hebt geleerd, het beter met je eigen buigmachine doen. Bovendien kan uw eigen buigmachine worden gepersonaliseerd; de pagina over buigzadels beschrijft hoe u uw eigen buigmachine permanent kunt markeren voor bijvoorbeeld het midden van een 22º bocht. Benders zijn een relatief goedkoop onderdeel van de elektriciens-gereedschapskist en kunnen gemakkelijk een leven lang meegaan.

Een eenvoudige buighandleiding voor de nieuwe elektricien

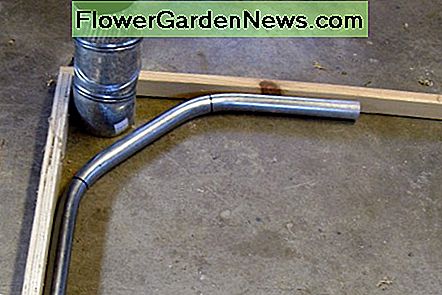

Beginning with the basics; where to mark the pipe and set the bender
Beginnend met de basis; waar de pijp moet worden gemarkeerd en de buiger moet worden geplaatst
  • EMT Electrical Conduit Pipe Buiginstructies - een conduit buiggids voor beginnende elektriciens
    Beginnende elektriciens moeten de buiging van elektrische leidingen begrijpen. Hier zijn instructies voor veelvoorkomende bochten, een handleiding voor leidingbuigen bedoeld voor de nieuwe elektricien die hun vak leert.

Hoe een 90 te buigen

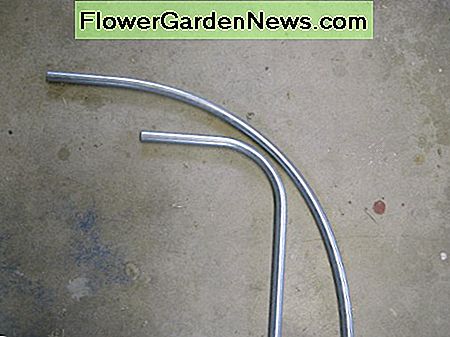

Even a 90 isn't always as easy as it seems.
Zelfs een 90 is niet altijd zo eenvoudig als het lijkt.
  • EMT elektrische buisleiding Buigen - Buigen van een 90
    Een leidende buiggeleider voor het buigen van een bocht van 90 graden in een elektrische leiding. Misschien wel de meest elementaire en meest voorkomende van bochten, maar er zijn verschillende manieren om een ​​90 te buigen.

Concentrische bochten maken in conduit

When appearance counts, concentric bends may be the only way to go.
Wanneer het uiterlijk telt, zijn concentrische bochten misschien de enige manier om te gaan.
  • EMT Elektrische buisleiding Buiginstructies voor het maken van concentrische bochten
    EMT conduitbuiginstructies voor het maken van concentrische bochten in conduit. Geen gemakkelijke taak, maar ook niet onmogelijk, en een die overal door elektriciens moet worden begrepen. Instructies over het berekenen van de wiskunde en het buigen.

De Math Behind Bending Conduit

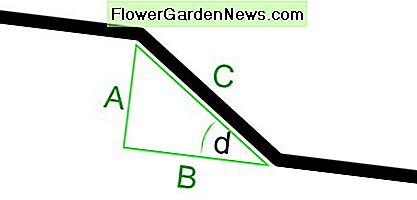

The geometry of a triangle is used in most calculations.
De geometrie van een driehoek wordt in de meeste berekeningen gebruikt.
  • EMT Electrical Conduit Pipe Bending - de wiskunde achter een conduit buiggids
    Een studie van de wiskunde achter het buigen van elektrische leidingen (EMT). Leer de leiding buigen naar elke gewenste configuratie, niet alleen de gebruikelijke bochten op een leidingbuigmachine, en ook hoe u een groot kanaal naar de gewenste configuraties buigt.

Hoe een offset te buigen

Measuring for a rolling offset.
Meten voor een rollende offset.
  • Een conduit buiggids over hoe je een offset kunt buigen
    Een van de meer gebruikelijke bochten gemaakt in een elektrische leiding is de offset-bocht - deze pagina van de handleiding voor het buigen van de buigleiding beschrijft hoe een offset gebogen moet worden. Noodzakelijke grafieken en tabellen voor vermenigvuldigers en decimalen naar breuken zijn opgenomen

Buigbuis zadels

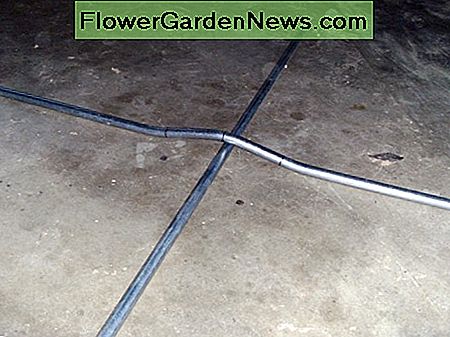

Saddles are often the bane of an electricians life, but are not that hard to learn.
Zadels zijn vaak de vloek van het leven van een elektricien, maar zijn niet zo moeilijk te leren.

Een leiding buig-gids-op-hoe-buig-a-zadel-in-emt-conduit

Een goed zadel buigen in EMT is vaak een van de moeilijkste elektriciens, maar dat hoeft niet. Zadels zijn niet moeilijk; zelfs het gevreesde 3-puntszadel is gemakkelijk te maken met slechts een paar eenvoudige tips en wat ervaring.

Hand buigers

Elke elektricien moet zijn eigen set handbenders hebben, met een minimum van a bender voor ½ "EMT, één voor ¾ "EMT (de ¾" buigt ook ½ "stijve buis). Indien mogelijk, a Bender voor 1 "EMT (buigt ¾ ook" stijf ") wordt ook aanbevolen, hoewel veel winkels dit zullen bieden. Een aluminium kop heeft om gewichtsredenen de voorkeur; een lange dag in het veld met een ijzeren hoofdbuiger kan vermoeiend zijn.

Deze auteur geeft de voorkeur aan het merk Greenlee, althans gedeeltelijk omdat ze worden gestempeld met de aftrek en vermenigvuldigers die vaak worden gebruikt. Voor een beginnende elektricien kan dit van onschatbare waarde zijn en helpt bij het onthouden van die aantallen.

De onderstaande links zijn afkomstig van Amazon en kunnen dienen als startpunt om uw eigen buigers te vinden en aan te schaffen. Als een ander merk de voorkeur heeft, heeft Amazon ook Klein- en Ideal-benders.
